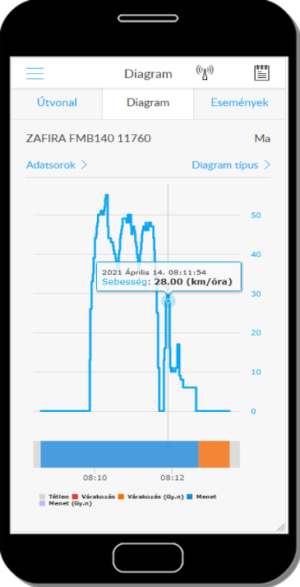

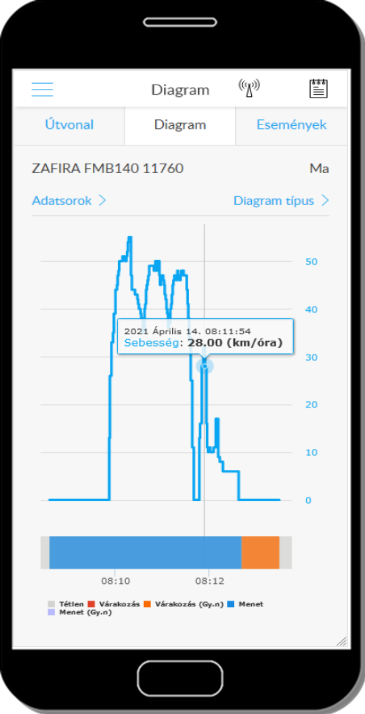

Az útvonal lekérdezése után a Diagram panelen az útvonalhoz kapcsolódó egyes információkat grafikus formában is megtekinthetjük. A diagram vízszintes irányban (a szokásos kétujjas mozdulatokkal) nagyítható / kicsinyíthető.

A diagram az alábbi adatokat mutathaja:

• a jármű sebességének változásai,
• magasság változása,
• a megtett távolság.

Az, hogy milyen adatokat és milyen formában jelenítsen meg a diagram, az Adatsorok és Diagram típus listákban állítható be.

A diagramon levő görbék és az adatok kapcsolatát a diagram alatt, illetve az Adatsorok listában látható színmagyarázat biztosítja. A vízszintes tengelyen az időt láthatjuk (a lekérdezési időintervallum kezdetétől annak végéig), a függőleges tengelyek pedig (jobb és bal oldalon) az egyes időpontokhoz tartozó értékeket mutatják.

Ha a görbe valamely pontját hosszabban nyomjuk, szöveges információ jelenik meg azzal kapcsolatban.

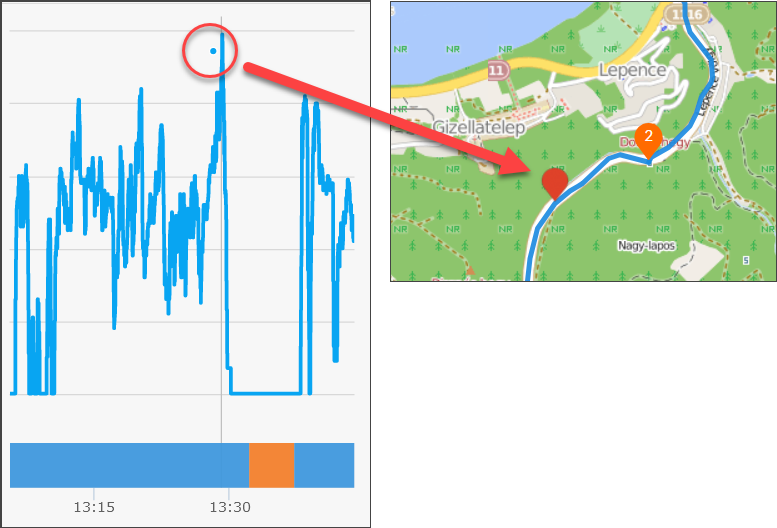

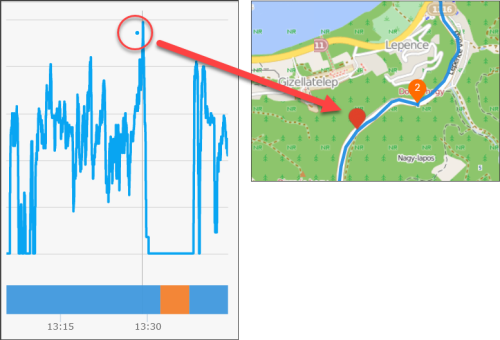

A görbe egy pontján koppintva megjelenik egy kis pont. Ha ekkor átváltunk az Útvonal panelre, egy piros ikon mutatja, hogy a diagram kiválasztott pontja a térképes útvonal mely pontjának felel meg.

A jelölőt hosszabban nyomva megjelenik annak információs panelje.
