Üzembehelyezési és használati útmutató
TKSTAR TK905B 4G LTE gépjármű, személy, csomag nyomkövető
Bevezetés
Az általunk kínált termékek fejlesztése során a gyártók a lehető legnagyobb gondossággal, a nemzetközi szabványoknak megfelelően jártak el.
Jótállás
A termékekre 12 hónap garanciát vállalunk, mely a vásárlás napjától érvényes. A vásárláskor kapott számlát vagy blokkot és/vagy a készülék garanciajegyét őrizze meg, mert csak ezek birtokában tudja jótállási igényét érvényesíteni. A jótállás időtartama alatt minden olyan hiba esetében, melynek eredete gyártási, anyag- vagy szoftverhibára vezethető vissza, a termék hibás főegységét, tartozékát vagy szoftverét cseréljük. A készüléknek vagy tartozékainak utólagos javítását a gyártó a készülék kivitele miatt nem engedélyezi.
A jótállás nem vonatkozik olyan termékre (vagy tartozékára), amely szoftvermódosítási vagy javítási kísérlet, fizikai behatás, rossz feszültség, helytelen használat miatt sérült meg vagy vált működésképtelenné.
A termék célnak megfelelő, eredményes és biztonságos használata érdekében figyelmesen olvassa el a használati útmutatót és őrizze meg a későbbiekre is. Az útmutatóban leírtaktól eltérő használat, javítás, tárolás és szállítás eredményeképpen esetleg bekövetkezett károkozásért, termék sérülésért, rövidebb vagy hosszabb távú egészség károsodásért a Flexcom Kommunikációs Kft. nem vállal felelősséget.
Jogok, védjegyek
© 2019, Flexcom Kommunikációs Kft.
Minden jog fenntartva. Nyomtatott vagy internetes kiadványaink egyetlen része sem reprodukálható, nem terjeszthető, illetve nem továbbítható semmilyen formában vagy bármilyen módon, beleértve a fénymásolást, a felvételt vagy más elektronikus és mechanikus módszereket, a kiadó előzetes írásbeli engedélye nélkül. Az engedély beszerzése érdekében forduljon a forgalmazóhoz:
Kapcsolat
FLEXCOM KOMMUNIKÁCIÓS KFT.
Cím: 2151 Fót, Szent Imre u. 94. Magyarország
Email: info@flexcom.hu
Weboldal: https://flexcom.hu
Iroda
Cím: 2151 Fót, Móricz Zsigmond út 45. Magyarország
Telefon: +36 1 769 1005
Mobil 1: +36 70 3333 525
Mobil 2: +36 70 3333 527
Telefon ügyelet: (hétfő–csütörtök) 9.00–15.00
Minden erőfeszítés megtörtént annak érdekében, hogy a dokumentumainkban szereplő adatok pontosak legyenek. A Flexcom Kommunikációs Kft. nem vállal felelősséget a nyomdahibákért és az elírásokért.
A Flexcom GPS Tracking Solutions, a GPS Positioning System, a nyomkovetes.net a Flexcom Kommunikációs Kft. Magyarországon bejegyzett védjegye és domain neve. A dokumentumainkban említett egyéb cég- és terméknevek az adott cégek védjegyei lehetnek.
Személyes adatok védelme
A termék hardver és szoftver komponensek együtteseként alkot teljes értékű terméket. A biztonságos és korrekt használat érdekében az üzembehelyezés és a használat során a jelen útmutatóban leírtak szerint járjon el. Ügyeljen arra, hogy a készülékhez vagy a szoftverhez illetéktelen személyek ne férjenek hozzá. Cégünk minden műszaki és szabályozási feltételt biztosít ahhoz, hogy az adatkezelés megfeleljen a törvényi előírásoknak és hogy adatai ne kerüljenek illetéktelen kezekbe. A termék és a szoftver jogosulatlan használatából származó károkért nem vállalunk felelősséget.
Formátumok és jelzések
A leírásokban, útmutatókban és egyéb dokumentumokban az alábbi stílus beállításokat használjuk:
| Vastagon szedett szöveg | Termék összetevők, utasítások, opciók, folyamatok, szolgáltatások, kezelői felület elemek megnevezése. |
| Dőlt betűvel szedett szöveg | Hivatkozások más kiadványokra. Hangsúlyozás, kiemelés. |
| Courier betűkkel szedett szöveg | Rendszerüzenetek, internet címek, dokumentum nevek. |
Figyelmeztető és figyelem felhívó jelzések:
Az adott helyzethez kapcsolódó segítő információk.
Az adott helyzethez kapcsolódó kiegészítő információk.
Az adott helyzethez kapcsolódó, elvégzendő feladatok.
Dokumentum letöltési lehetőség.
Tippek, tanácsok a termékkel, szoftverrel kapcsolatban.
A felhasználó vagy a termék számára kockázattal (sérüléssel, kellemetlenségekkel) járó helyzetek jelzése, figyelem felhívása fontos dolgokra.
A felhasználó figyelmeztetése olyan események bekövetkezésére, melyek fontosak lehetnek számára.
A használat módja
A készüléket feltöltés, SIM kártya behelyezés, majd SMS-ek vagy mobiltelefonos, illetve számítógépes alkalmazás útján történt beállítás után elhelyezzük a kívánt helyre. Bekapcsolás után a GPS vevő és a SIM kártya segítségével automatikusan kapcsolódik a GPS és GSM hálózatokhoz (amennyiben azok elérhetők) és megkezdi a pozíció adatok gyűjtését.
Ahhoz, hogy a készülék szolgáltatásait kihasználhassuk – hasonlóan, mint a mobiltelefonok esetében – SIM kártya szükséges. A készülék a mobilszolgáltató hálózatán a SIM kártya segítségével, SMS-ek útján vagy a mobiltelefonos, illetve számítógépes alkalmazásokkal kommunikál.
A SIM kártya behelyezése és az akkumulátor feltöltése után alkalmazás vagy SMS-ek küldésével elvégezhetjük a szükséges beállításokat (pl. a készülék azonosító megnevezésének megadása, GPS pozíció adatok küldésének gyakorisága stb.).
Bekapcsolt állapotban
- A készülék folyamatosan regisztrálja pozíció adatait, melyek limitált szinten SMS parancsokkal lekérdezhetők.
- Szoftver előfizetés megléte esetén a készülék a pozíció adatokat beküldi a szoftverszolgáltató központjába – ezek feldolgozott eredményét (pl. térképes útvonal megjelenítés, útvonal események listája, valós idejű nyomkövetés) – a telefonos vagy számítógépes alkalmazásban tekinthetjük meg.
A forgalmazó által a készülékhez biztosított, előfizetéses rendszerben használható szoftver nagy mértékben kiszélesíti a készülék szolgáltatásainak körét. Ezek a bővítmények kizárólag a mobiltelefonos vagy számítógépes alkalmazásban érhetők el.
A készülék üzembehelyezésével, használatával, karbantartásával és üzemen kívül helyezésével kapcsolatban a dokumentáció további fejezeteiben találhat részletes információkat.
TKSTAR TK905B-4G LTE - Használati útmutató

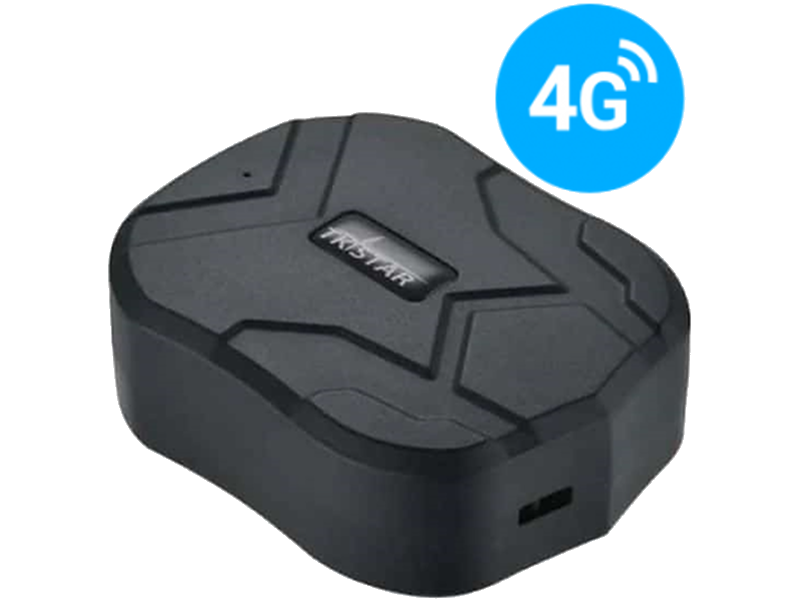

Termékleírás
A készülék a pontos pozícionálás, biztonság, felügyelet, vészhelyzeti riasztások és a teljes nyomkövetés több funkcióját egyesíti. Támogatja az SMS / GPRS / Internet / 4G LTE adatátvitel funkcióit, széles körben alkalmazható a helyalapú szolgáltatások, forgalombiztonság és a menedzsment számos területén.
A készüléket a gyártó annak kialakítása és rögzítése alapján többcélú felhasználásra tervezte, alkalmas járművek, személyek vagy csomagok nyomkövetésére. A mágneses rögzítési opció lehetővé tesz fémes felületre való gyors és stabil felhelyezést is. A készülék működése a GSM hálózaton és GPS műholdas helymeghatározáson alapul és SMS üzenetek vagy internetes alkalmazás segítségével követhető nyomon.
A készülék működését befolyásoló beállításokat csak egy másik készülékről (okostelefon, számítógép), a megfelelő alkalmazás vagy SMS parancsok segítségével lehet megváltoztatni – így a felhasználók biztosak lehetnek abban, hogy a készülék mindig az általuk megadott paramétereknek megfelelően működik.
Származási hely: Kína
Gyártó
SHENZHEN JUNEO TECHNOLOGY CO., LTD
Ország: Kína
Város: Shenzhen
Cím: Qihang Commercial Building 3J, Shenfeng Rd, Henggang, Longgang, GUANGDONG 518000
Telefon: +86-135-02828508
Weboldal: https://www.tkstargps.com/
Email: support@mytkstar.net
Forgalmazó
FLEXCOM KOMMUNIKÁCIÓS KFT.
Cím: 2151 Fót, Szent Imre u. 94. Magyarország
Email: info@flexcom.hu
Weboldal: https://flexcom.hu
Iroda
Cím: 2151 Fót, Móricz Zsigmond út 45. Magyarország
Telefon: +36 1 769 1005
Mobil 1: +36 70 3333 525
Mobil 2: +36 70 3333 527
Telefon ügyelet: (hétfő–csütörtök) 9.00–15.00
Műszaki paraméterek
| Paraméter | Érték |
|---|---|
| Méretek (mm) | Sz: 72, H: 90, M: 32 |
| Súly (g) | 235 |
| Páratartalom | 5%-től 95%-ig (nem lecsapódó) |
| Vízállóság | IP65 (pára- és cseppállóság) |
| Működési hőmérséklet | -20C-tól +55C-ig |
| Paraméter | Érték |
|---|---|
| Beépített | Nincs |
| SD kártya | Nincs |
| Paraméter | Érték |
|---|---|
| Akkumulátor | Li-ion polimer 3.7V 10000mAh |
| Töltés | 5V/1A USB-n keresztül |
| Paraméter | Érték |
|---|---|
| Készenléti idő | 90 nap |
| Paraméter | Érték |
|---|---|
| GNSS | GPS műholdas + AGPS kiegészítő, LBS |
| Adatforgalom típusa | GSM / GPRS (4G LTE) |
| SIM kártya | Normál |
| GSM frekvenciák | 850, 900, 1800, 1900 MHz |
| GSM chip | 7670SA |
| GSM jelerősség mérés | Igen |
| GPS chip | AT6558D |
| GPS érzékenység | -159 dbm |
| GPS pontosság | 5 m |
| Paraméter | Érték |
|---|---|
| SMS | Igen |
| TCP | Igen |
| Paraméter | Érték |
|---|---|
| Rázkódás érzékelő | Igen |
| Paraméter | Érték |
|---|---|
| GSM antenna | Belső |
| GPS antenna | Belső |
Szállítás és tárolás
A csomagolás úgy lett kialakítva, hogy megvédje a terméket a szállítás közben előforduló szokásos mértékű fizikai behatásoktól. Ügyeljen arra, hogy elkerülje az ezektől eltérő, ezeket meghaladó mértékű hatásokat.
A termék csomagolása nem víz, láng- és hőálló, és csak mérsékelten nyomásálló. Ezért a dobozt ne tartsa nedves környezetben, hőt kibocsájtó berendezések hatókörében és ne tegyen rá nehéz tárgyakat.
A csomag egy dobozból áll, mely a készüléket és tartozékait tartalmazza.
Kicsomagolás
- Nyissa ki a dobozt.
- Vegye ki a terméket és tartozékait.
 |
1 darab nyomkövető készülék |
 |
1 db USB kábel |
 |
Üzembehelyezési útmutató |
A SIM kártya előkészítése
A készülék működtetéséhez – hasonlóan, mint a mobiltelefonok esetében – SIM kártya szükséges. A készülék a mobilszolgáltató hálózatán a SIM kártya segítségével, SMS-ek útján vagy a mobiltelefonos, illetve számítógépes alkalmazásokkal kommunikál.
A kártyát megvásárolhatja önállóan mobilszolgáltatójától vagy szoftver előfizetés esetén igényelheti a termék forgalmazójától is. Ha a SIM kártyát a forgalmazótól kapta, akkor semmilyen beállítást nem kell végeznie: a kártya már be lett állítva, be is lett helyezve a készülékbe, az be van kapcsolva és üzemkész.
Ha a SIM kártyát a forgalmazótól kapta, ne próbálja azt más célú készülékbe (pl. telefonba) áthelyezni és használni! Az emiatt felmerülő költségeket vagy az ebből eredő hibák kijavítását a forgalmazó (szolgáltató) megtérítteti.
Beállítások saját SIM kártya esetén
Ha a SIM kártyát nem a nyomkövető készülék forgalmazójától szerezte be, azt a készülékbe történő behelyezése és használata előtt be kell állítani, amit az alábbiak szerint végezhet el.
A SIM kártya PIN kódjának és egyéb funkcióinak letiltása:
- Helyezze be a SIM kártyát a telefonjába.
- A telefon beállítási funkciói között
- kapcsolja ki a PIN kód kérése opciót,
- az automatikus válasz opciót és
- a hívásátirányítást.
A fentiek kikapcsolása után helyezze be a kártyát a nyomkövető készülékbe. A SIM kártya készülékbe helyezésének módjáról és lépéseiről a következő fejezetben részben olvashat.
A készülék a SIM kártya behelyezése és áramforrásra kapcsolása után automatikusan bekapcsol, a kártya kivételekor pedig kikapcsol.
A kártya mozgatása előtt mindig áramtalanítsa a készüléket!
Az adatforgalom beállítása
Ha nem csak SMS-ek útján kívánja működtetni a készüléket, hanem pl. igénybe veszi a forgalmazó által nyújtott szoftveres nyomkövető szolgáltatást, akkor aktiválni kell a GPRS (internetes) adatforgalmat és meg kell adni a megfelelő hálózati beállításokat. Ehhez – az alábbi táblázatban foglaltak szerint – telefonjáról SMS üzeneteket kell küldenie a nyomkövető készülékbe helyezett SIM kártya telefonszámára.
A parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456
| Beállítás | SMS üzenet | A készülék válasza |
|---|---|---|
| GPRS adatforgalom bekapcsolása | gprs123456 | GPRS ok |
| APN-név megadása | apn123456(szóköz)APN-név | apn ok |
| APN nevek a szolgáltatóknál | ||
| Ha mobilhálózati szolgáltatója nem adott Önnek APN felhasználónevet és jelszót, akkor az alábbi, ezekre vonatkozó SMS üzeneteket nem kell elküldenie a nyomkövető készüléknek! | ||
| APN felhasználónév | apnuser123456 APN-felhasználónév | apnuser ok |
| APN jelszó | apnpasswd123456 APN-jelszó | apnpassword ok |
A SIM kártya behelyezése
A termékhez csak NORMÁL méretű SIM kártya használható!
A SIM kártyát az alábbiak szerint helyezze be a készülékbe:
Lépések:
- Nyissa fel a védőfedelet.
- Helyezze be a kártyát a foglalatba. Ügyeljen arra, hogy a kártyát a megfelelő állásban tegye be a helyére.
- Csukja vissza a védőfedelet.
A készülék elhelyezése
A készüléket bármilyen mágnesezhető fémes felületre elhelyezheti, akár az utastéren belül, akár azon kívül (pl. alváz).
Ügyeljen arra, hogy zárt területen (pl. fémszerkezetek, építmények belsejében vagy magas fák között stb.) a műholdas kapcsolat szünetelhet, akadozhat.
Alkalmazás telepítése, elérése
A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:
- Olvassa be telefonjával az itt látható QR kódot.
- Nyissa meg az ebből kikódolt webcímet.
- Telepítse a Flexcom nyomkövető alkalmazást.
| Android rendszerű telefon esetén
|
iPhone típusú telefon esetén
|
A termék használata
Kezelőfelület
A készülék hagyományos kezelőfelülettel (pl. be- és kikapcsoló gomb) nem rendelkezik. Működéséről, állapotáról LED jelzőfények tájékoztatják a használóját. Ezen kívül felületén csak a töltő csatlakozó, a SIM kártya nyílás és egy hord szíj csatlakoztatási lehetőség található.
 |
1. USB csatlakozó 2. SIM foglalat 3. Védőfedél 4. LED 5. Mágneses hátlap 6. Hordszíj lyuk |
A LED kijelző állapotai
| Kijelző | Állapot | |
|---|---|---|
| Folyamatos sárga | Nincs mobilhálózati kapcsolat | |
| Villogó sárga | Mobilhálózathoz csatlakozva | |
| Folyamatos kék | Nincs műholdas kapcsolat | |
| Villogó kék | Műholdas hálózathoz csatlakozva | |
| Folyamatos piros | Töltés alatt | |
| Piros kialszik | Töltés kész | |
Belső akkumulátor
A készülék beépített akkumulátorral működik, melyet a használat intenzitásától függően, különböző időközönként fel kell tölteni. A feltöltéshez telefonunk töltője megfelelő, de számítógép vagy energiabank USB csatlakozását is használhatjuk. A készülékhez a gyártó mellékelte a megfelelő USB töltőkábelt. Ez a nyomkövető készülékhez USB C típusú csatlakozóval kapcsolódik – ha nem a gyári kábelt használja, ügyeljen a típus-megfelelőségre!
Bemeneti feszültség és áramerősség: 5V 1.0A
A töltés kb. 8-10 órát vesz igénybe, ezalatt a led kijelző piros fénnyel világít. Amikor a készülék feltöltődött, a fény kialszik.
Ha az akkumulátor teljesen feltöltődött, csatlakoztassa le a töltőkábelt. A készülék NEM rendelkezik túltöltés elleni védelemmel, így a hosszabb távú vagy folyamatos töltőn tartás (pl. jármű akkumulátorára kötés) megrövidíti a készülék élettartamát, rosszabb esetben tönkre is teheti azt. A készülékhez 5V feszültség mellett 1 A áramerősséget szolgáltató töltőberendezést használjunk. Az ennél nagyobb teljesítményű töltők az akkumulátor károsodását okozhatják.
Be- és kikapcsolás
A készülék a SIM kártya behelyezésekor automatikusan be, annak kivételekor pedig kikapcsol.
Üzemidő
A készülék gyárilag úgy van beállítva, hogy nyugalmi állapotban ún. „alvó” üzemmódba kapcsol. Ebben az állapotban üzemideje kb. 45 nap. Alvó állapotból üzemállapotba („ébrenléti”) külső behatás (pl. elmozgatás, rázkódás) esetén vált át.
Szoftveren keresztüli használat esetében az üzemidő attól is függ, hogy a készülék adatbeküldési gyakoriságát hogyan határoztuk meg (pld. 10 mp, 1 perc, 5 perc, 1 óra, stb.). Ezek függvényében, folyamatos használat mellett az üzemidő kb. 75 óra.
Ha a készüléket SMS parancsokkal működtetjük, akkor az üzemidőt a parancsok kiadásának (vagyis a készülék válaszra kényszerítésének) gyakorisága befolyásolja.
A készülék üzemszerű működtetése
A készülék az alábbi módokon működtethető:
- a forgalmazó által nyújtott szoftveres szolgáltatás és SIM kártya együttes segítségével,
- a forgalmazó által nyújtott szoftveres szolgáltatás mellett, de saját SIM kártya használatával, vagy
- a szolgáltató szoftveres szolgáltatása nélkül, saját SIM kártyával.
A szolgáltató csak a szoftveres szolgáltatás előfizetése mellett biztosít a nyomkövető készülékhez SIM kártyát. Szoftver előfizetés nélküli használat esetében a felhasználónak magának kell a megfelelő, adatforgalmi kerettel (is) rendelkező kártyáról gondoskodnia.
Forgalmazó szoftverével és SIM kártyájával
Ebben az esetben a készüléket üzemkész állapotban veheti át, annak használatához semmilyen további beállításra nincsen szükség.
A készülék működési paramétereinek be- vagy átállításához, információk lekérdezéséhez, illetve fejlettebb szolgáltatások (pl. térképes útvonal megjelenítés, várakozási és menetpontok, diagramok, menetlevél stb.) igénybevételéhez külön szoftver áll rendelkezésre. Ezt a forgalmazó előfizetéses rendszer keretében, asztali számítógépen és tableten böngészőben, Androidos mobiltelefonon letölthető alkalmazás formájában biztosítja.
A szoftver használatához eszközén (mobiltelefon, számítógép) aktív internet kapcsolat szükséges.
A szoftver a nyomkövető készülék által a szolgáltató központjába beküldött adatokat tárolja és dolgozza fel, ezekből állítva elő a grafikus és szöveges információkat. A szoftver használata kiváltja a készülékkel való (esetenként igen költséges) SMS és hanghívásos kommunikációt és a készülék alapfunkcióin jóval túlmutató nyomkövetési és biztonsági szolgáltatásokat nyújt.
Az alkalmazás böngészőben vagy telefonon történt indítása után:
- A bejelentkező ablakon adja meg a forgalmazótól email-ben kapott vagy annak weboldalán regisztrált felhasználónevét és jelszavát.
- A megjelenő felületen válassza a Súgó menüpontot és tanulmányozza át a szoftver használatára vonatkozó információkat.
- A szoftver kezelésére vonatkozó információk annak súgójában állnak rendelkezésre.
Forgalmazó szoftverével, de saját SIM kártyával
A SIM kártyának az üzembehelyezési fejezetben foglaltak szerinti beállítása és behelyezése után a kártyát regisztrálnia kell. Ehhez forduljon a szoftverszolgáltatóhoz (a készülék forgalmazójához). A továbbiakban a készülék működtetésének módja megegyezik az előző fejezetben leírtakkal, kivéve az alábbiakat:
- Saját SIM kártya használata esetén nincs lehetőség a szoftveren keresztül SMS üzeneteket küldeni a készüléknek, csak önállóan, a saját telefonunkról.
Szoftver telepítése
A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:
- Olvassa be telefonjával az itt látható QR kódot.
- Nyissa meg az ebből kikódolt webcímet.
- Telepítse a Flexcom nyomkövető alkalmazást.
| Android rendszerű telefon esetén
|
iPhone típusú telefon esetén
|
Szoftver nélkül, saját SIM kártyával
Ha Ön előfizetett a forgalmazó szoftveres szolgáltatására, az önálló SMS kommunikációs módszert NE alkalmazza, mert
- felesleges (a szoftverben minden, a nyomkövetéshez és beállításokhoz szükséges funkció rendelkezésre áll),
- az SMS parancsok által okozott esetleges működési anomáliák utólagos elhárításáért a szoftverszolgáltató külön díjat számít fel,
- ha saját SIM kártyát használ a készülékben, az SMS-ek miatt extra költségei keletkeznek,
- ha a szolgáltató SIM kártyáját használja, a szolgáltató az SMS-ek költségét megtérítteti.
Ha Ön nem használ a forgalmazó vagy más szolgáltató által által biztosított nyomkövető szoftvert, akkor csak a készülék alapfunkcióit tudja használni – mobiltelefonjáról a készülék SIM kártyájának telefonszámára SMS-ben küldött üzeneteket segítségével.
Beállítási lehetőségek a szoftveren keresztül
A készülék működtetéséhez a Flexcom Kft saját fejlesztésű nyomkövető szoftvert biztosít. A működést befolyásoló, a készülék telefonos SMS üzenetek útján elérhető gyári alapfunkcióit lefedő, de egyben azt lényegesen meg is haladó beállítási lehetőségeket a szoftver Beállítások, Parancsok és Riasztások funkciói biztosítják.
A beállítások és a kiadható parancsok a készülék típusától függenek. A konkrét lehetőségeket a szoftver a konkrét készülékhez igazítva bocsátja rendelkezésre. Erről további információkat a szoftver használati útmutatójában talál.
A készüléket más szolgáltató szoftverével is használhatja - ekkor az ebben a fejezetben leírtak helyett annak a szoftvernek a protokollját kell figyelembe vennie!
A Flexcom Kft asztali vagy mobiltelefonos alkalmazásának használata esetén a nyomkövetéssel kapcsolatos beállítási műveletek az alábbi módokon érhetők el.
Asztali alkalmazás használata esetén:
|
Válassza ki a kívánt készüléket a térképen vagy a menüben.
A Beállítások vagy Parancsok feliratú gombra kattintva kiválaszthatja a kívánt általános beállítást vagy működést. |
 |
Mobil alkalmazás használata esetén:
| Parancsok küldéséhez az alkalmazás menüjében válassza a Parancsok menüpontot. |
|
| További beállításokért a menü Térkép funkcióján belül válassza az Eszközök panelt. Keresse meg az eszközök listájában a készüléket és koppintson az azonosító mellett levő Beállítás ikonra. |
|
A készülék vezérlése mobiltelefonról küldött SMS parancsokkal
A készülék nyomkövető szoftver használata nélkül is vezérelhető, mobiltelefonról küldött SMS üzenetek segítségével.
Az alábbi parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456
Általános beállítások
| Funkció | Leírás | SMS üzenet | Készülék válasza |
|---|---|---|---|
| Készülék újraindítása | A készülék ki- és bekapcsolását a SIM kártya mozgatása nélkül, a telefonjáról is kezdeményezheti. |
begin123456
|
Begin Ok |
| Adminisztrátor telefonszám | Az adminisztrátori telefonszám(ok) beállítása után a készülék csak az erről a szám(ok)ról érkező hívásokat és SMS parancsokat fogadja el, illetve a riasztásokat erre a telefonszám(ok)ra küldi. A készüléken maximum 5 ilyen telefonszám állítható be. Az első telefonszám beállítása után a továbbiakat már csak az erről a számról küldött SMS-ekkel lehet megadni. |
admin123456 telefonszám Például: admin123456 0036709876543 A telefonszám megadásakor használja az országkód előtagot (pl. 0036, Magyarország).
|
Admin Ok |
| Adminisztrátori telefonszám törlése | Előzőleg beállított adminisztrátori telefonszám törlése. |
noadmin123456 telefonszám Például: noadmin123456 003612345678
|
Admin Ok |
| Időzóna beállítása | A készülék alapértelmezett időzóna beállítása GMT+0. Ennek megváltoztatása (pl. Magyarország esetében az időzóna GMT+1), az alábbiak szerint történik. |
timezone123456 érték (ahol érték pl. +1, -2, 0 stb.). Például: timezone123456 +1 (magyar időzóna beállítása)
|
Time Ok |
| GPRS mód be- és kikapcsolása | A készülékben alapértelmezetten ki van kapcsolva a GPRS adattovábbítási mód (GSM mód aktív). Nyomkövető szoftver használata esetén a GPRS módot be kell kapcsolni.
Ha Ön a forgalmazótól vásárolta a készüléket szoftverszolgáltatás előfizetéssel együtt, a GPRS mód már be van kapcsolva! |
Bekapcsolás SMS parancs: gprs123456 Kikapcsolás SMS parancs: nogprs123456
|
GPRS Ok illetve NOGPRS Ok |
A készülék pozíciójának lekérdezése
| Leírás | SMS üzenet | Készülék válasza |
|---|---|---|
| Hívja telefonjáról a készülék SIM kártyájának telefonszámát vagy küldje el rá az itt látható SMS üzenetet. A parancsra a készülék egy Google térkép hivatkozást küld vissza, amire kattintva (vagy koppintva) megjelenik a térkép, rajta a készülék jelzésével.
Ha a készülék nem tud a GPS műholdakhoz kapcsolódni (pl. épületen belül vagy más módon árnyékolt területen van), akkor a GSM adótornyok cella információinak segítségével határozza meg pozícióját (LBS, Location Based Service). Ennek pontossága nagy mértékben függ a tornyoktól való távolságtól és a mobilhálózati lefedettségtől. |
G123456#
|
Földrajzi szélességFöldrajzi hosszúság Sebesség Időpont Akku feszültség szint Készülék azonosító Google térkép link vagy LBS alapú helymeghatározással
LBS pozícióIdőpont Akku feszültség szint Készülék azonosító Utolsó pozíció időpont Google térkép link |
Alvó mód
| Leírás | SMS üzenet | Készülék válasza |
|---|---|---|
A készüléket – pl. energia takarékossági okból – alvó módba kapcsolhatjuk. Az alvó módnak két változata van:
Alvó módban a műholdas kommunikáció szünetel, a mobilhálózati kapcsolat alapszinten funkcionál. |
Aktiválás időzített módban: sleep123456 time Aktiválás „shock” módban: sleep123456 shock Bármelyik alvó mód deaktiválása: sleep123456 off
|
sleep time ok, sleep shock ok vagy sleep off ok |
Sebesség túllépés riasztás
| Leírás | SMS üzenet | Készülék válasza |
|---|---|---|
| Beállíthatja, hogy a készülék küldjön SMS riasztást, ha a jármű sebessége túllépi a megadott határt. A sebességhatárt XXX formában kell megadni, ha kevesebb 100-nál, a vezető nullát is ki kell írni (pl. 070). |
Bekapcsolás: speed123456 sebességhatár Például: speed123456 070 A riasztó üzenet tartalma: „Speed alarm!” Kikapcsolás: nospeed123456
|
Speed Ok vagy Nospeed Ok |
Rázkódás riasztás
| Leírás | SMS üzenet | Készülék válasza |
|---|---|---|
| Riasztás küldése a telefonra, ha a készüléket mozgatás / ütés / rázkódás éri. Ennek működéséhez a készüléknek a behatás előtt legalább 5 percig nyugalomban kell lennie. |
Bekapcsolás: shock123456 A riasztó üzenet tartalma: „Sensor alarm” Kikapcsolás: noshock123456
|
Shock OK vagy Noshock Ok |
Akkumulátor állapot jelzés
| Leírás | SMS üzenet | Készülék válasza |
|---|---|---|
| Riasztást állíthatunk be arra az esetre, ha az akkumulátor szintje túl alacsonyra csökken. |
Bekapcsolás: lowbatsms123456 on Kikapcsolás: lowbatsms123456 off
|
„lowbat sms on” vagy „lowbat sms off” |
Biztonság és kezelés
A készüléket nem használhatják olyan személyek, akik nincsenek fizikai, érzékszervi vagy szellemi képességeik teljes mértékben birtokában—kivéve, ha alkalmas személy felügyelete alatt állnak. A GPS-készülék használata során az alábbi biztonsági előírások betartása szükséges az eszköz megfelelő működésének biztosítása érdekében:
- Áramellátás: A készüléket kizárólag az előírt tápfeszültséggel működtesse. Ellenőrizze, hogy az áramforrás megfelel az eszköz műszaki követelményeinek, és csak a gyártó által ajánlott töltőkészülékeket használjon.
- Tárolás: Tartsa a készüléket száraz és jól szellőző környezetben. Ne tárolja nedves vagy párás helyen, mivel ez károsíthatja a belső áramköröket.
- Hőmérséklet: Kerülje a szélsőséges hőmérsékleteket. A készülék nem megfelelő működéséhez vagy meghibásodásához vezethet, ha túlmelegedett (50°C felett) vagy túlhűtött (0°C alatt) környezetben használja.
- Kezelés: Óvatosan kezelje az eszközt. Kerülje a rázkódást, erős vibrációt és mechanikai ütéseket, amelyek károsíthatják az eszközt.
- Tisztítás: A készülék tisztításához használjon száraz, puha ruhát. Ne alkalmazzon vegyszereket, tisztítószereket vagy oldószereket. Tisztítás előtt mindig válassza le az eszközt az áramforrásról.
- Szétszerelés: Ne próbálja meg szétszerelni vagy módosítani az eszközt. A szétszerelés nemcsak a garanciát érvénytelenítheti, de az eszköz hibás működéséhez is vezethet.
- Gyermekvédelem: A készüléket tartsa távol gyermekektől, különösen a kis alkatrészeket tartalmazó részek miatt, amelyek lenyelése fulladást okozhat.
- Környezettudatosság: Az eszközt és annak alkatrészeit a helyi hulladékkezelési előírásoknak megfelelően ártalmatlanítsa. Elektromos és elektronikai hulladékot ne dobjon a háztartási szemétbe.
- Telepítés: A készülék telepítését kizárólag szakképzett személy végezze. Az eszközt az előírások szerint helyezze el.
- Interferencia: A készülék rádiófrekvenciás jeleket bocsát ki— ne használja olyan helyen, ahol ezek a jelek interferenciát okozhatnak más eszközök működésében.
- Akkumulátorhasználat: Ha azt tapasztalja, hogy a működési időtartam jelentősen lecsökken, a hibás működés elkerülése érdekében minél hamarabb cseréltesse ki az akkumulátort. Az akkumulátor cseréjét szakszervizben végeztesse – az ezzel kapcsolatos információkért forduljon a termék forgalmazójához.
- Programozás: A készülék beállításait és programozását mindig a gyártó által megadott utasítások szerint végezze.
- Kismamákra vonatkozó figyelmeztetés: A készülék által kibocsátott rádiófrekvenciás jelek miatt a kismamák számára javasolt a készüléket legalább 20-30 cm távolságban használni, és elkerülni annak közvetlen érintkezését a hasi területtel.
- Vészhelyzetek: A GPS-készülék nem helyettesíti a hagyományos segélyhívó rendszereket. Vészhelyzet esetén használja a helyi hatóságok által biztosított kommunikációs csatornákat.
Rendeltetésszerű használat mellett a termék sem anyagát, sem alkatrészeit vagy azok működését tekintve nem jelent az emberi szervezetre veszélyes egészségügyi kockázati tényezőt.
Megfelelőségi nyilatkozat és tanúsítvány
A Shenzhen Juneo Technology Limited, kizárólagos felelősségünkre kijelentjük, hogy a fent azonosított termék megfelel az alábbi irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek:
- 2014/53/EU – Rádióberendezésekről szóló irányelv (RED)
- 2014/30/EU – Elektromágneses összeférhetőségi irányelv (EMC)
- 2011/65/EU – Veszélyes anyagok korlátozása (R o H S)
Kapcsolódó dokumentumok
Megfelelőségi nyilatkozat, szabványok, tanúsítványok; környezetvédelmi és részletes műszaki, használati információk: https://wiki.nyomkovetes.net
 |
Ez a szimbólum azt jelzi, hogy a készüléket életciklusának végén nem szabad a háztartási hulladék közé dobni. Kérjük, adja le egy kijelölt újrahasznosító ponton, vagy vegye igénybe a helyi gyűjtőpont szolgáltatásait. |
 |
A CE jelölés azt mutatja, hogy a termék megfelel az Európai Unió biztonsági, egészségügyi és környezetvédelmi követelményeinek. |
 |
A R o H S megfelelőség azt jelzi, hogy a termék nem tartalmaz a meghatározott határértékek felett veszélyes anyagokat, mint például ólom, higany vagy kadmium. |
Hibaelhárítás és javítás
Karbantartás
- A termékek műszaki jellegű, rendszeres karbantartást nem igényelnek.
- Tisztítás előtt válassza le a készüléket a töltőről. A tisztításhoz ne használjon maró hatású szereket, se vágó- vagy csiszoló eszközöket.
Üzemen kívül helyezés
- A termékek káros, mérgező anyagokat nem tartalmaznak.
- Belső alkatrészeik, külső borításuk és tartozékaik nem, vagy csak lassan lebomló anyagokból készültek – ezekkel kapcsolatban az ennek megfelelő hulladékkezelési eljárást kell alkalmazni.
Problémák azonosítása és lehetséges megoldásuk
| Hibajelenség | Lehetséges ok | Megoldás |
|---|---|---|
| A készülék nem kapcsol be vagy bekapcsolás után azonnal kikapcsol. | Valószínűleg lemerült az akkumulátor. | Töltse fel az akkumulátort. Egyes készülékek esetében az első vagy hosszabb kikapcsolt állapot után az újra bekapcsolást olyan nyílt helyen kell végezni, ahol a készülék „rálát” a műholdakra, kapcsolatba tud lépni velük - ellenkező esetben a bekapcsolás sikertelen lehet. |
| Nem működnek a telefonhívások és/vagy a készülék és a telefon közti SMS kommunikáció. | Nincs GSM kapcsolat. | Ellenőrizze a GSM kapcsolat erősségét. Ha a led folyamatos sárga fénnyel világít, akkor nincs kapcsolat a szolgáltató hálózatával. Lehet, hogy leárnyékolt területen tartózkodik – váltson pozíciót. |
| Meghibásodott a SIM kártya vagy érintkezési hiba van. | Vegye ki a SIM kártyát, esetleg tisztítsa meg puha radírral vagy egy érintő ceruzával és helyezze vissza. Ha ezután sem működik, teszteltesse le szakemberrel (pl. egy mobilszolgáltató képviseleténél). | |
| Nem működnek a telefonos alkalmazás szolgáltatásai. | A készüléken, a telefonján vagy egyiken sem működik GPS műholdas és/vagy GSM/Wifi kapcsolat. | Ellenőrizze a GPS, GSM és wifi kapcsolatot. Ha a led folyamatos sárga vagy kék fénnyel világít, akkor nincs műholdas és/vagy mobilszolgáltató kapcsolat. Ellenőrizze telefonján a wifi kapcsolatot is. Keressen olyan helyet, amit nem árnyékolnak le fák, épületek vagy egyéb tereptárgyak, illetve olyan helyet, ahol a jelerősség magasabb. |
| Szolgáltatói rendszerhiba | Ha a fentiekben nem talál problémát, lehetséges, hogy a telefonos alkalmazás szolgáltatójánál lépett fel valamilyen rendszerhiba. | |
| APN beállítási hiba | Ellenőrizze a nyomkövető készülék APN beállításait. | |
| A készülék nem válaszol az SMS parancsokra | Lehet, hogy nem megfelelő SIM kártya van a készülékben. | A készülék helyes működéséhez hanghívással, SMS és GPRS adatforgalommal rendelkező kártya szükséges. |
| Az SMS mód működik, de az alkalmazás nem. | Lehet, hogy a készülék alvó módban van. | Ellenőrizze a készülék üzemmódját. Például: küldjön felébresztési SMS üzenetet a készüléknek (lásd: 5. fejezet). |
Hibafeltárás és garanciális javítás
Amennyiben a fentiek alapján tudja a hibát azonosítani vagy az ajánlott megoldás nem vezet eredményre, forduljon a készülék forgalmazójához:
Kapcsolat
FLEXCOM KOMMUNIKÁCIÓS KFT.
Cím: 2151 Fót, Szent Imre u. 94. Magyarország
Email: info@flexcom.hu
Weboldal: https://flexcom.hu
Iroda
Cím: 2151 Fót, Móricz Zsigmond út 45. Magyarország
Telefon: +36 1 769 1005
Mobil 1: +36 70 3333 525
Mobil 2: +36 70 3333 527
Telefon ügyelet: (hétfő–csütörtök) 9.00–15.00
A jótállási időn belül - ha nem sérültek a jótállás feltételei – a forgalmazó gondoskodik a meghibásodás okának szakszerű feltárásáról, a hiba javításáról vagy a készülék cseréjéről.
Üzemen kívül helyezés
A készülék kidobása, megsemmisítése
Ha úgy dönt, hogy a készüléket a továbbiakban már nem használja, semmiképpen ne dobja ki a háztartási hulladékokkal. A készülék összetett szerkezet, és részei különböző mértékben járulnak hozzá a környezetben okozott problémákhoz.
- A készülékben nyomtatott áramköri lap található, amely rézből készül, epoxi- gyanta alapú lapra, amely helyenként arannyal van bevonva. Gallium-arzenid, antimon, berillium, brómozott lángállók, kadmium, ólom, nikkel, palládium, ezüst, tantál és cink felhasználásával készül, melyek közül a lángálló anyagok és az ólom a legveszélyesebbek a környezetre.
- Az akkumulátor elkészítéséhez rezet, kadmiumot, nikkelt és cinket használtak fel.
- A borítás polikarbonát műanyagból készült, amelyet nehéz újra hasznosítani, anyaga a környezetre fokozottan veszélyes brómozott lángállókat is tartalmazhat.
- A töltő kábel főleg műanyaggal bevont rézdrótokat tartalmaz, de jelen lehet benne arany, kadmium és brómozott lángálló is.
Szakszerűtlen kezelés esetén a fenti anyagok több-kevesebb mértékben, de károsítják a környezetet. Ezért, ha beszünteti használatát, a készüléket elektronikai típusú hulladékként kezelve, egy erre szakosodott hulladékkezelőnek adja át, vagy ilyen jellegű hulladékok gyűjtésére kihelyezett tartályban helyezze el.
A csomagolás megsemmisítése
A készülék csomagolása (doboz és belső csomagoló anyagok) papír és különböző műanyagok felhasználásával készült. A doboz papír, a készüléket védő belső tömítő idom és tasakok műanyag hulladékként kezelendők.
