Ningmore LK720A - Használati útmutató

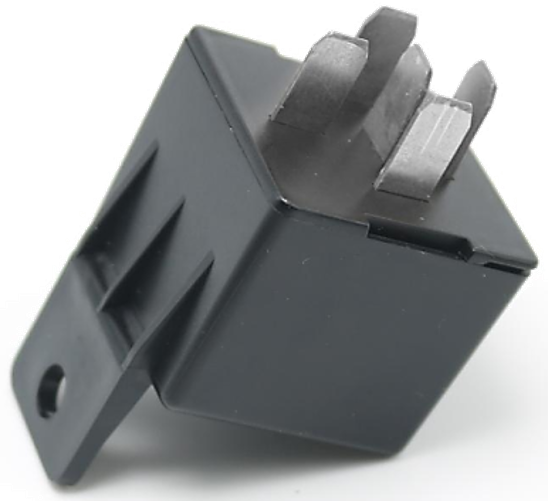

Termékleírás

A készülék a pontos pozícionálás, biztonság, felügyelet, vészhelyzeti riasztások és a teljes nyomkövetés több funkcióját egyesíti. Támogatja az SMS / GPRS / Internet adatátvitel funkcióit, széles körben alkalmazható a helyalapú szolgáltatások, forgalombiztonság és a menedzsment számos területén.

A készüléket a gyártó annak kialakítása és rögzítése alapján elsősorban (szárazföldi, vízi vagy légi) járművek nyomkövetésére tervezte – ebből adódóan használói elsősorban a járműveket üzemeltető tulajdonosok, sofőrök. A készülék működése a GSM / GPRS hálózaton és GPS műholdas helymeghatározáson alapul. A készüléket SMS üzenetek vagy internetes alkalmazás segítségével követheti nyomon.

A készülék működését befolyásoló beállításokat csak egy másik készülékről (okostelefon, számítógép), a megfelelő alkalmazás vagy SMS parancsok segítségével lehet megváltoztatni – így a felhasználók biztosak lehetnek abban, hogy a készülék mindig az általuk megadott paramétereknek megfelelően működik.

Származási hely: Kína

Gyártó

SHENZEN NINGMORE TECHNOLOGY CO., LTD

Ország: Kína
Város: Shenzhen 518112
Cím: 5F,Aiyi Business Center, Jihua RD,Buji

Telefon: +86-755-28718679
Mobil: +86-186-65801149
Email: info@ningmore.com
Weboldal: http://www.ningmore.com/

Forgalmazó

FLEXCOM KOMMUNIKÁCIÓS KFT.

Cím: 2151 Fót, Szent Imre u. 94. Magyarország
Email: info@flexcom.hu
Weboldal: https://flexcom.hu

Iroda
Cím: 2151 Fót, Móricz Zsigmond út 45. Magyarország
Telefon: +36 1 769 1005
Mobil 1: +36 70 3333 525
Mobil 2: +36 70 3333 527
Telefon ügyelet: (hétfő–csütörtök) 9.00–15.00

Műszaki paraméterek

**Fizikai jellemzők**
Paraméter	Érték
Méretek (mm)	Sz: 31, H: 57, M: 31
Súly (g)	29,3
Páratartalom	5%-től 95%-ig (nem lecsapódó)
Vízállóság	IP65 (pára- és cseppállóság)
Működési hőmérséklet	-20C-tól +55C-ig
Tárolási hőmérséklet	-40C-tól +85 C-ig

**Memória**
Paraméter	Érték
Beépített	Nincs
SD kártya]]	Nincs

**Energia ellátás**
Paraméter	Érték
Akkumulátor	Li-ion polimer 3.7V 80mAh
Külső bemeneti feszültség	10-40V
Töltés	Jármű áramforrásról

**Üzemidő**
Paraméter	Érték
Üzemidő saját akkumulátorról	1,5 óra

**Hálózat**
Paraméter	Érték
GNSS	GPS
Adatforgalom típusa	GSM / GPRS (2G)
SIM kártya	Normál
GSM frekvenciák	850, 900, 1800 és 1900 MHz
GSM chip	MTK6261
GSM jelerősség mérés	Igen
GPS chip	UBLOX 7020
GPS érzékenység	-159 dbm
GPS pontosság	5 m

**Kommunikáció**
Paraméter	Érték
SMS	Igen
TCP	Igen

**Szenzorok**
Paraméter	Érték
Rázkódás érzékelő	Igen

**Interfész**
Paraméter	Érték
GSM antenna	Belső
GPS antenna	Belső

Szállítás és tárolás

A csomagolás úgy lett kialakítva, hogy megvédje a terméket a szállítás közben előforduló szokásos mértékű fizikai behatásoktól. Ügyeljen arra, hogy elkerülje az ezektől eltérő, ezeket meghaladó mértékű hatásokat.

A termék csomagolása nem víz, láng- és hőálló, és csak mérsékelten nyomásálló. Ezért a dobozt ne tartsa nedves környezetben, hőt kibocsájtó berendezések hatókörében és ne tegyen rá nehéz tárgyakat.

Üzembehelyezés

A csomag a készüléket és tartozékait tartalmazza.

Kicsomagolás

Nyissa ki a dobozt.
Vegye ki a terméket és tartozékait.

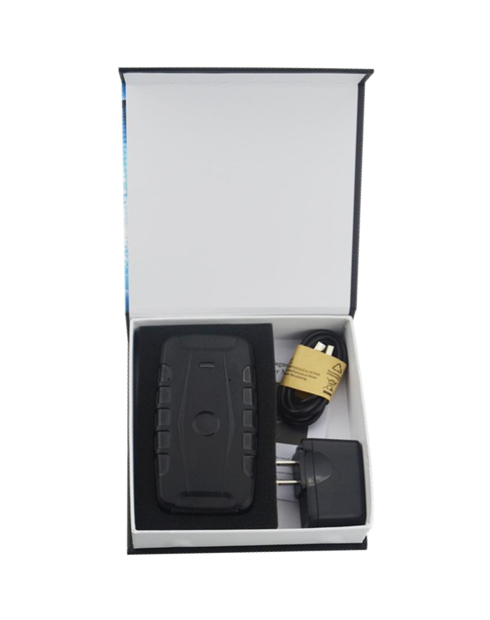

A csomag tartalma


	1 darab nyomkövető készülék
	1 pld üzembehelyezési útmutató

A SIM kártya előkészítése

A készülék működtetéséhez – hasonlóan, mint a mobiltelefonok esetében – SIM kártya szükséges. A készülék a mobilszolgáltató hálózatán a SIM kártya segítségével, SMS-ek útján vagy a mobiltelefonos, illetve számítógépes alkalmazásokkal kommunikál.

A kártyát megvásárolhatja önállóan mobilszolgáltatójától vagy szoftver előfizetés esetén igényelheti a termék forgalmazójától is. Ha a SIM kártyát a forgalmazótól kapta, akkor semmilyen beállítást nem kell végeznie: a kártya már be lett állítva, be is lett helyezve a készülékbe, az be van kapcsolva és üzemkész.

Ha a SIM kártyát a forgalmazótól kapta, ne próbálja azt más célú készülékbe (pl. telefonba) áthelyezni és használni! Az emiatt felmerülő költségeket vagy az ebből eredő hibák kijavítását a forgalmazó (szolgáltató) megtérítteti.

Beállítások saját SIM kártya esetén

Ha a SIM kártyát nem a nyomkövető készülék forgalmazójától szerezte be, azt a készülékbe történő behelyezése és használata előtt be kell állítani, amit az alábbiak szerint végezhet el.

A SIM kártya PIN kódjának és egyéb funkcióinak letiltása:

Helyezze be a SIM kártyát a telefonjába.
A telefon beállítási funkciói között
- kapcsolja ki a PIN kód kérése opciót,
- az automatikus válasz opciót és
- a hívásátirányítást.

A fentiek kikapcsolása után helyezze be a kártyát a nyomkövető készülékbe. A SIM kártya készülékbe helyezésének módjáról és lépéseiről a következő fejezetben részben olvashat.

A készülék a SIM kártya behelyezése és áramforrásra kapcsolása után automatikusan bekapcsol, a kártya kivételekor pedig kikapcsol.

A kártya mozgatása előtt mindig áramtalanítsa a készüléket!

Az adatforgalom beállítása

Ha nem csak SMS-ek útján kívánja működtetni a készüléket, hanem pl. igénybe veszi a forgalmazó által nyújtott szoftveres nyomkövető szolgáltatást, akkor aktiválni kell a GPRS (internetes) adatforgalmat és meg kell adni a megfelelő hálózati beállításokat. Ehhez – az alábbi táblázatban foglaltak szerint – telefonjáról SMS üzeneteket kell küldenie a nyomkövető készülékbe helyezett SIM kártya telefonszámára.

A parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456

Beállítás	SMS üzenet	A készülék válasza
GPRS adatforgalom bekapcsolása	gprs123456	GPRS ok
APN-név megadása	apn123456(szóköz)APN-név	apn ok
APN-név megadása	APN nevek a szolgáltatóknál
Ha mobilhálózati szolgáltatója nem adott Önnek APN felhasználónevet és jelszót, akkor az alábbi, ezekre vonatkozó SMS üzeneteket nem kell elküldenie a nyomkövető készüléknek!
APN felhasználónév	apnuser123456(szóköz)APN-felhasználónév	apnuser ok
APN jelszó	apnpasswd123456(szóköz)APN-jelszó	apnpasswd ok

A SIM kártya behelyezése

A termékhez csak normál méretű SIM kártya használható. Ha micro vagy nano SIM-mel rendelkezik, használjon kártya-adaptert!

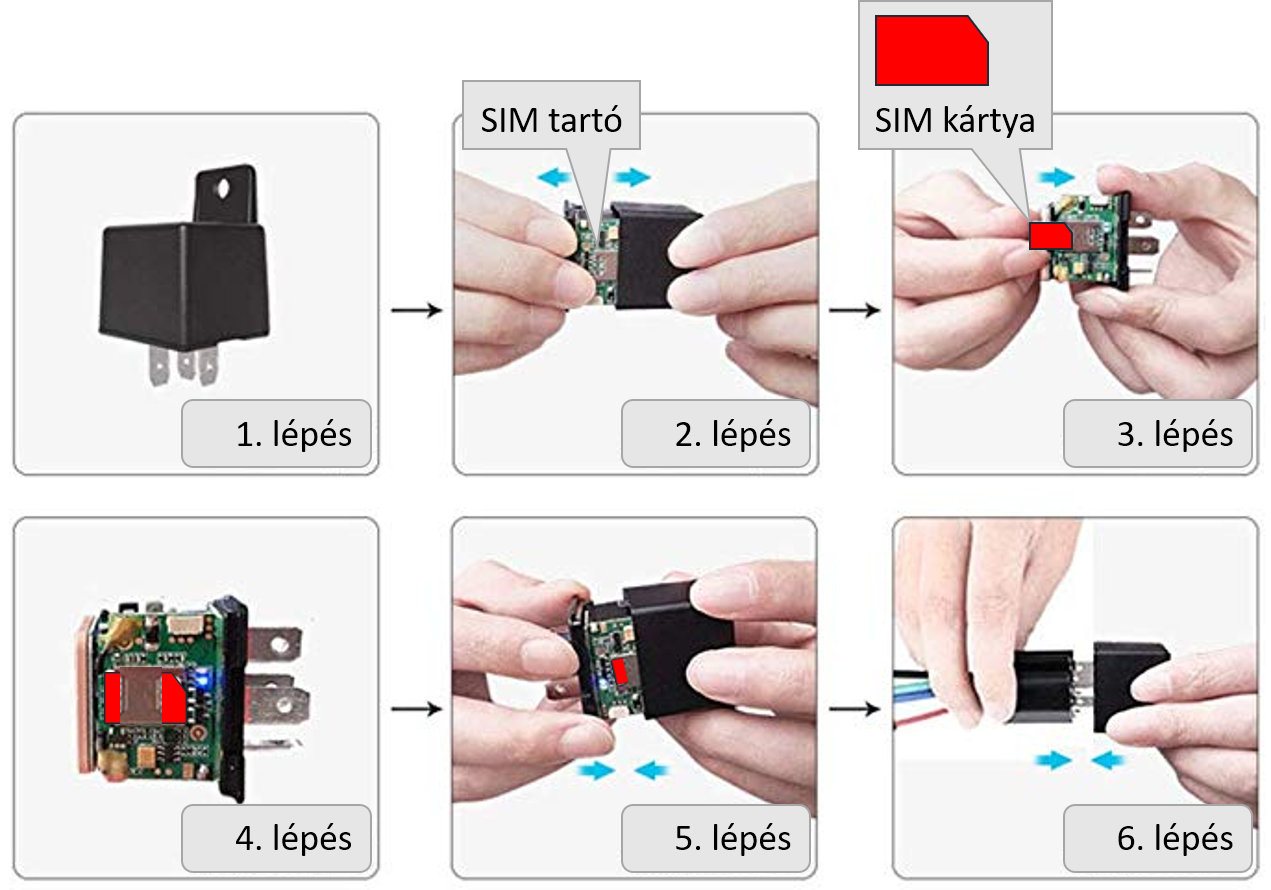

A SIM kártyát az alábbiak szerint helyezze be a készülékbe:

Alkalmazás telepítése, elérése

A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:

Olvassa be telefonjával az itt látható QR kódot.
Nyissa meg az ebből kikódolt webcímet.
Telepítse a Flexcom nyomkövető alkalmazást.

Android rendszerű telefon esetén

Google Play

iPhone típusú telefon esetén

Apple App Store

A termék használata

Kezelőfelület

A készülék hagyományos kezelőfelülettel (pl. be- és kikapcsoló gomb) nem rendelkezik. Működéséről, állapotáról LED jelzőfények tájékoztatják a használóját. A kijelzők a nyomtatott áramköri lapon vannak – így csak akkor láthatók, ha levesszük a burkolatot.

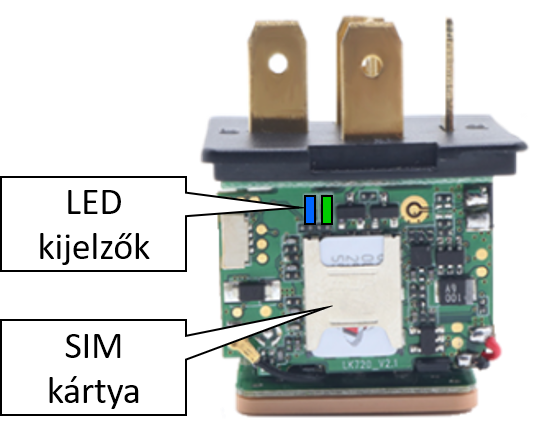

A LED kijelző állapotai

Jelzés	Jelentése
Zöld fény folyamatosan világít	Nincs mobilhálózati kapcsolat.
Zöld fény villog	Mobilhálózathoz csatlakozva.
Kék fény folyamatosan világít	Nincs műholdas kapcsolat.
Kék fény villog	Műholdas hálózathoz csatlakozva.

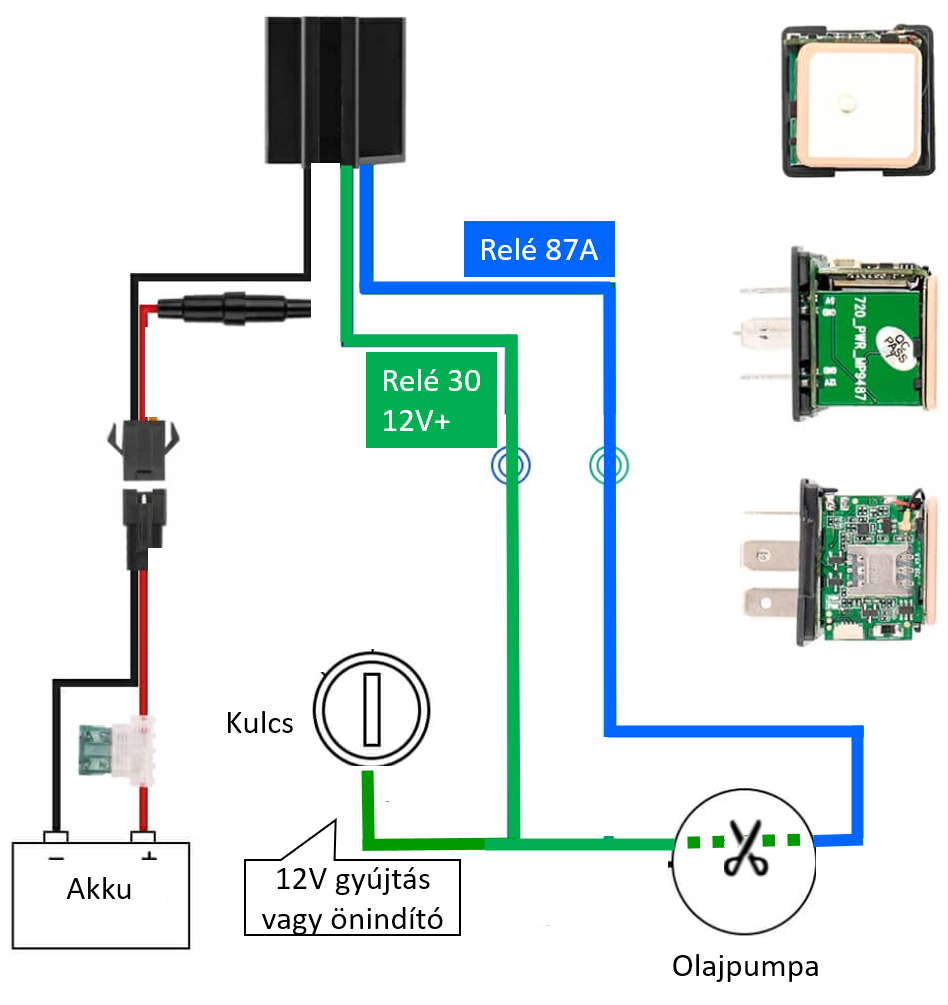

Beszerelés

A készüléket külső áramforrásra (pl. jármű akkumulátor) kell csatlakoztatni, az alábbi ábra szerint:

A készülék saját akkumulátora a külső áramforrásról történő, rövid ideig tartó lekapcsolás idejének áthidalására szolgál. Feltöltése az üzemszerű működés közben történik meg.

A készülék üzemszerű működtetése

A készülék az alábbi módokon működtethető:

a forgalmazó által nyújtott szoftveres szolgáltatás és SIM kártya együttes segítségével,
a forgalmazó által nyújtott szoftveres szolgáltatás mellett, de saját SIM kártya használatával, vagy
a szolgáltató szoftveres szolgáltatása nélkül, saját SIM kártyával.

A szolgáltató csak a szoftveres szolgáltatás előfizetése mellett biztosít a nyomkövető készülékhez SIM kártyát. Szoftver előfizetés nélküli használat esetében a felhasználónak magának kell a megfelelő, adatforgalmi kerettel (is) rendelkező kártyáról gondoskodnia.

Forgalmazó szoftverével és SIM kártyájával

Ebben az esetben a készüléket üzemkész állapotban veheti át, annak használatához semmilyen további beállításra nincsen szükség.

A készülék működési paramétereinek be- vagy átállításához, információk lekérdezéséhez, illetve fejlettebb szolgáltatások (pl. térképes útvonal megjelenítés, várakozási és menetpontok, diagramok, menetlevél stb.) igénybevételéhez külön szoftver áll rendelkezésre. Ezt a forgalmazó előfizetéses rendszer keretében, asztali számítógépen és tableten böngészőben, Androidos mobiltelefonon letölthető alkalmazás formájában biztosítja.

A szoftver használatához eszközén (mobiltelefon, számítógép) aktív internet kapcsolat szükséges.

A szoftver a nyomkövető készülék által a szolgáltató központjába beküldött adatokat tárolja és dolgozza fel, ezekből állítva elő a grafikus és szöveges információkat. A szoftver használata kiváltja a készülékkel való (esetenként igen költséges) SMS és hanghívásos kommunikációt és a készülék alapfunkcióin jóval túlmutató nyomkövetési és biztonsági szolgáltatásokat nyújt.

Az alkalmazás böngészőben vagy telefonon történt indítása után:

A bejelentkező ablakon adja meg a forgalmazótól email-ben kapott vagy annak weboldalán regisztrált felhasználónevét és jelszavát.
A megjelenő felületen válassza a Súgó menüpontot és tanulmányozza át a szoftver használatára vonatkozó információkat.
A szoftver kezelésére vonatkozó információk annak súgójában állnak rendelkezésre.

Forgalmazó szoftverével, de saját SIM kártyával

A SIM kártyának az üzembehelyezési fejezetben foglaltak szerinti beállítása és behelyezése után a kártyát regisztrálnia kell. Ehhez forduljon a szoftverszolgáltatóhoz (a készülék forgalmazójához). A továbbiakban a készülék működtetésének módja megegyezik az előző fejezetben leírtakkal, kivéve az alábbiakat:

Saját SIM kártya használata esetén nincs lehetőség a szoftveren keresztül SMS üzeneteket küldeni a készüléknek, csak önállóan, a saját telefonunkról.

Szoftver telepítése

A készülék és arra épülő további szolgáltatások működtetéséhez a forgalmazó előfizetéses rendszerben mobiltelefonos és számítógépes alkalmazást biztosít. A számítógépes program böngészőn keresztül érhető el a https://gpspositions/map címen, a telefonos alkalmazást pedig az alábbi módszerek egyikével telepítheti telefonjára:

Olvassa be telefonjával az itt látható QR kódot.
Nyissa meg az ebből kikódolt webcímet.
Telepítse a Flexcom nyomkövető alkalmazást.

Android rendszerű telefon esetén

Google Play

iPhone típusú telefon esetén

Apple App Store

Szoftver nélkül, saját SIM kártyával

Ha Ön előfizetett a forgalmazó szoftveres szolgáltatására, az önálló SMS kommunikációs módszert NE alkalmazza, mert

felesleges (a szoftverben minden, a nyomkövetéshez és beállításokhoz szükséges funkció rendelkezésre áll),
az SMS parancsok által okozott esetleges működési anomáliák utólagos elhárításáért a szoftverszolgáltató külön díjat számít fel,
ha saját SIM kártyát használ a készülékben, az SMS-ek miatt extra költségei keletkeznek,
ha a szolgáltató SIM kártyáját használja, a szolgáltató az SMS-ek költségét megtérítteti.

Ha Ön nem használ a forgalmazó vagy más szolgáltató által által biztosított nyomkövető szoftvert, akkor csak a készülék alapfunkcióit tudja használni – mobiltelefonjáról a készülék SIM kártyájának telefonszámára SMS-ben küldött üzeneteket segítségével.

Beállítási lehetőségek a szoftveren keresztül

A készülék működtetéséhez a Flexcom Kft saját fejlesztésű nyomkövető szoftvert biztosít. A működést befolyásoló, a készülék telefonos SMS üzenetek útján elérhető gyári alapfunkcióit lefedő, de egyben azt lényegesen meg is haladó beállítási lehetőségeket a szoftver Beállítások, Parancsok és Riasztások funkciói biztosítják.

A beállítások és a kiadható parancsok a készülék típusától függenek. A konkrét lehetőségeket a szoftver a konkrét készülékhez igazítva bocsátja rendelkezésre. Erről további információkat a szoftver használati útmutatójában talál.

A készüléket más szolgáltató szoftverével is használhatja - ekkor az ebben a fejezetben leírtak helyett annak a szoftvernek a protokollját kell figyelembe vennie!

A Flexcom Kft asztali vagy mobiltelefonos alkalmazásának használata esetén a nyomkövetéssel kapcsolatos beállítási műveletek az alábbi módokon érhetők el.

Asztali alkalmazás használata esetén:

Válassza ki a kívánt készüléket a térképen vagy a menüben. A Beállítások vagy Parancsok feliratú gombra kattintva kiválaszthatja a kívánt általános beállítást vagy működést.

Mobil alkalmazás használata esetén:

Parancsok küldéséhez az alkalmazás menüjében válassza a Parancsok menüpontot.
További beállításokért a menü Térkép funkcióján belül válassza az Eszközök panelt. Keresse meg az eszközök listájában a készüléket és koppintson az azonosító mellett levő Beállítás ikonra.

A készülék vezérlése mobiltelefonról küldött SMS parancsokkal

A készülék nyomkövető szoftver használata nélkül is vezérelhető, mobiltelefonról küldött SMS üzenetek segítségével.
Az alábbi parancsokban a nyomkövető készülék gyári beállítású hozzáférési jelszava: 123456

Általános beállítások

Funkció	Leírás	SMS üzenet	Készülék válasza
Jelszó megváltoztatása	A gyári, alapértelmezett jelszavának (123456) megváltoztatása.	password<régi jelszó> <új jelszó> Például: password123456 876543 A jelszónak 6 jegyű arab számnak kell lennie. Ha Ön előfizetett a forgalmazó szoftveres szolgáltatására és használja azt, ne változtassa meg az alapértelmezett gyári jelszót!	Password OK
Adminisztrátor telefonszám	Az adminisztrátori telefonszám(ok) beállítása után a készülék csak az erről a szám(ok)ról érkező hívásokat és SMS parancsokat fogadja el, illetve a riasztásokat erre a telefonszám(ok)ra küldi. A készüléken maximum 5 ilyen telefonszám állítható be. Az első telefonszám beállítása után a továbbiakat már csak az erről a számról küldött SMS-ekkel lehet megadni.	admin123456 telefonszám Például: admin123456 0036709876543 A telefonszám megadásakor használja az országkód előtagot (pl. 0036, Magyarország).	Admin Ok
Adminisztrátori telefonszám törlése	Előzőleg beállított adminisztrátori telefonszám törlése.	noadmin123456 telefonszám Például: noadmin123456 003612345678	Admin Ok
Időzóna beállítása	A készülék alapértelmezett időzóna beállítása GMT+0. Ennek megváltoztatása (pl. Magyarország esetében az időzóna GMT+1), az alábbiak szerint történik.	timezone123456 érték (ahol érték pl. +1, -2, 0 stb.). Például: timezone123456 +1 (magyar időzóna beállítása)	Time Ok
Adatfeltöltési gyakoriság beállítása	Ha Ön igénybe veszi a szolgáltató szoftveres szolgáltatását, a készülék megadott időközönként adatokat küld a központi szerverre. Az adatküldés gyakoriságát az alábbiak szerint állíthatja be:	upload123456 időköz (másodperc) Például: upload123456 60 (adatküldés percenként)	Upload Ok
Alvó mód	Normál üzemmódban a készülék 10 perc mozdulatlanság, inaktivitás után – energiatakarékossági okból – alvó üzemmódra vált. Bármely SMS üzenetre vagy mozdításra pedig visszavált aktív üzemmódba. Az alvó üzemmód SMS üzenettel is be- vagy kikapcsolható:	Aktiválása: sleep123456 Deaktiválása: nosleep123456	Sleep Ok illetve Nosleep Ok.
Készülék újraindítása	A készülék GPS és GSM moduljainak újraindítása.	rst	Restart Ok
Gyári alapbeállítás	A készülék gyári beállításokra történő visszaállítása.	format	-

A készülék pozíciójának lekérdezése

Leírás	SMS üzenet	Készülék válasza
A parancsra a készülék egy Google térkép hivatkozást küld vissza, amire kattintva (vagy koppintva) megjelenik a térkép, rajta a készülék jelzésével.	G123456#	Készülék adatai

Biztonság és kezelés

A termékeket az alábbiakban meghatározott feltételek figyelembevétele mellett használja és tárolja! Tartsa be a termékeken és a használati útmutatóban található figyelmeztetéseket!

A készüléket nem használhatják olyan személyek, akik nincsenek fizikai, érzékszervi vagy szellemi képességeik teljes mértékben birtokában—kivéve, ha alkalmas személy felügyelete alatt állnak. A GPS-készülék használata során az alábbi biztonsági előírások betartása szükséges az eszköz megfelelő működésének biztosítása érdekében:

Áramellátás: A készüléket kizárólag az előírt tápfeszültséggel működtesse. Ellenőrizze, hogy az áramforrás megfelel az eszköz műszaki követelményeinek, és csak a gyártó által ajánlott töltőkészülékeket használjon.
Tárolás: Tartsa a készüléket száraz és jól szellőző környezetben. Ne tárolja nedves vagy párás helyen, mivel ez károsíthatja a belső áramköröket.
Hőmérséklet: Kerülje a szélsőséges hőmérsékleteket. A készülék nem megfelelő működéséhez vagy meghibásodásához vezethet, ha túlmelegedett (50°C felett) vagy túlhűtött (0°C alatt) környezetben használja.
Kezelés: Óvatosan kezelje az eszközt. Kerülje a rázkódást, erős vibrációt és mechanikai ütéseket, amelyek károsíthatják az eszközt.
Tisztítás: A készülék tisztításához használjon száraz, puha ruhát. Ne alkalmazzon vegyszereket, tisztítószereket vagy oldószereket. Tisztítás előtt mindig válassza le az eszközt az áramforrásról.
Szétszerelés: Ne próbálja meg szétszerelni vagy módosítani az eszközt. A szétszerelés nemcsak a garanciát érvénytelenítheti, de az eszköz hibás működéséhez is vezethet.
Gyermekvédelem: A készüléket tartsa távol gyermekektől, különösen a kis alkatrészeket tartalmazó részek miatt, amelyek lenyelése fulladást okozhat.
Környezettudatosság: Az eszközt és annak alkatrészeit a helyi hulladékkezelési előírásoknak megfelelően ártalmatlanítsa. Elektromos és elektronikai hulladékot ne dobjon a háztartási szemétbe.
Telepítés: A készülék telepítését kizárólag szakképzett személy végezze. Az eszközt az előírások szerint helyezze el.
Interferencia: A készülék rádiófrekvenciás jeleket bocsát ki— ne használja olyan helyen, ahol ezek a jelek interferenciát okozhatnak más eszközök működésében.
Akkumulátorhasználat: Ha azt tapasztalja, hogy a működési időtartam jelentősen lecsökken, a hibás működés elkerülése érdekében minél hamarabb cseréltesse ki az akkumulátort. Az akkumulátor cseréjét szakszervizben végeztesse – az ezzel kapcsolatos információkért forduljon a termék forgalmazójához.
Programozás: A készülék beállításait és programozását mindig a gyártó által megadott utasítások szerint végezze.
Kismamákra vonatkozó figyelmeztetés: A készülék által kibocsátott rádiófrekvenciás jelek miatt a kismamák számára javasolt a készüléket legalább 20-30 cm távolságban használni, és elkerülni annak közvetlen érintkezését a hasi területtel.
Vészhelyzetek: A GPS-készülék nem helyettesíti a hagyományos segélyhívó rendszereket. Vészhelyzet esetén használja a helyi hatóságok által biztosított kommunikációs csatornákat.

Rendeltetésszerű használat mellett a termék sem anyagát, sem alkatrészeit vagy azok működését tekintve nem jelent az emberi szervezetre veszélyes egészségügyi kockázati tényezőt.

Letöltés

	Ez a szimbólum azt jelzi, hogy a készüléket életciklusának végén nem szabad a háztartási hulladék közé dobni. Kérjük, adja le egy kijelölt újrahasznosító ponton, vagy vegye igénybe a helyi gyűjtőpont szolgáltatásait.
	A CE jelölés azt mutatja, hogy a termék megfelel az Európai Unió biztonsági, egészségügyi és környezetvédelmi követelményeinek.
	A R o H S megfelelőség azt jelzi, hogy a termék nem tartalmaz a meghatározott határértékek felett veszélyes anyagokat, mint például ólom, higany vagy kadmium.
